PID 实践——倒立摆

发表于 更新于 分类于
本文字数： 5k 阅读时长 ≈ 9 分钟
动态系统建模与分析学习笔记。

PID 实践——倒立摆

动态系统建模与分析 · 学习笔记
2024年8月15日

1. 物理模型与运动方程

不考虑阻力。设水平方向上杆对车的力为 P P ，竖直方向删杆对车的力为 N N 。车受到水平方向上的外力 F F 。

对车（水平方向受力）

F−P=Mx¨ F - P = M\ddot{x}

对杆（平动）

质心坐标（L=l/2L = l/2 为转轴到质心距离）：

xc=x+Lsin⁡θ,yc=−Lcos⁡θ x_c = x + L\sin\theta, \qquad y_c = -L\cos\theta

质心加速度：

x¨c=x¨+Lcos⁡θ⋅θ¨−Lsin⁡θ⋅θ˙2 \ddot{x}_c = \ddot{x} + L\cos\theta\cdot\ddot{\theta} - L\sin\theta\cdot\dot{\theta}^2 y¨c=Lsin⁡θ⋅θ¨+Lcos⁡θ⋅θ˙2 \ddot{y}_c = L\sin\theta\cdot\ddot{\theta} + L\cos\theta\cdot\dot{\theta}^2

杆的受力：

mx¨c=P（水平）,my¨c=N−mg（竖直） m\ddot{x}_c = P \quad \text{（水平）}, \qquad m\ddot{y}_c = N - mg \quad \text{（竖直）}

转动

以质心为参考，惯性力矩为 0，转动惯量：

Jc=112ml2 J_c = \frac{1}{12}ml^2

代入得运动方程组

{(M+m)x¨+l2m(θ¨cos⁡θ−θ˙2sin⁡θ)=FJcθ¨+l2mgsin⁡θ+l2mx¨cos⁡θ+l24mθ˙2sin⁡θ=0 \begin{cases} (M + m)\ddot{x} + \frac{l}{2}m\left(\ddot{\theta}\cos\theta - \dot{\theta}^2\sin\theta\right) = F \\[4pt] J_c\ddot{\theta} + \frac{l}{2}mg\sin\theta + \frac{l}{2}m\ddot{x}\cos\theta + \frac{l^2}{4}m\dot{\theta}^2\sin\theta = 0 \end{cases}

令 L=l/2L = l/2（连接处到质心位置），简化为：

{(M+m)x¨+mL θ¨cos⁡θ−mL θ˙2sin⁡θ=FJcθ¨+mgLsin⁡θ+mL x¨cos⁡θ+mL2θ˙2sin⁡θ=0 \begin{cases} (M + m)\ddot{x} + mL\,\ddot{\theta}\cos\theta - mL\,\dot{\theta}^2\sin\theta = F \\[4pt] J_c\ddot{\theta} + mgL\sin\theta + mL\,\ddot{x}\cos\theta + mL^2\dot{\theta}^2\sin\theta = 0 \end{cases}

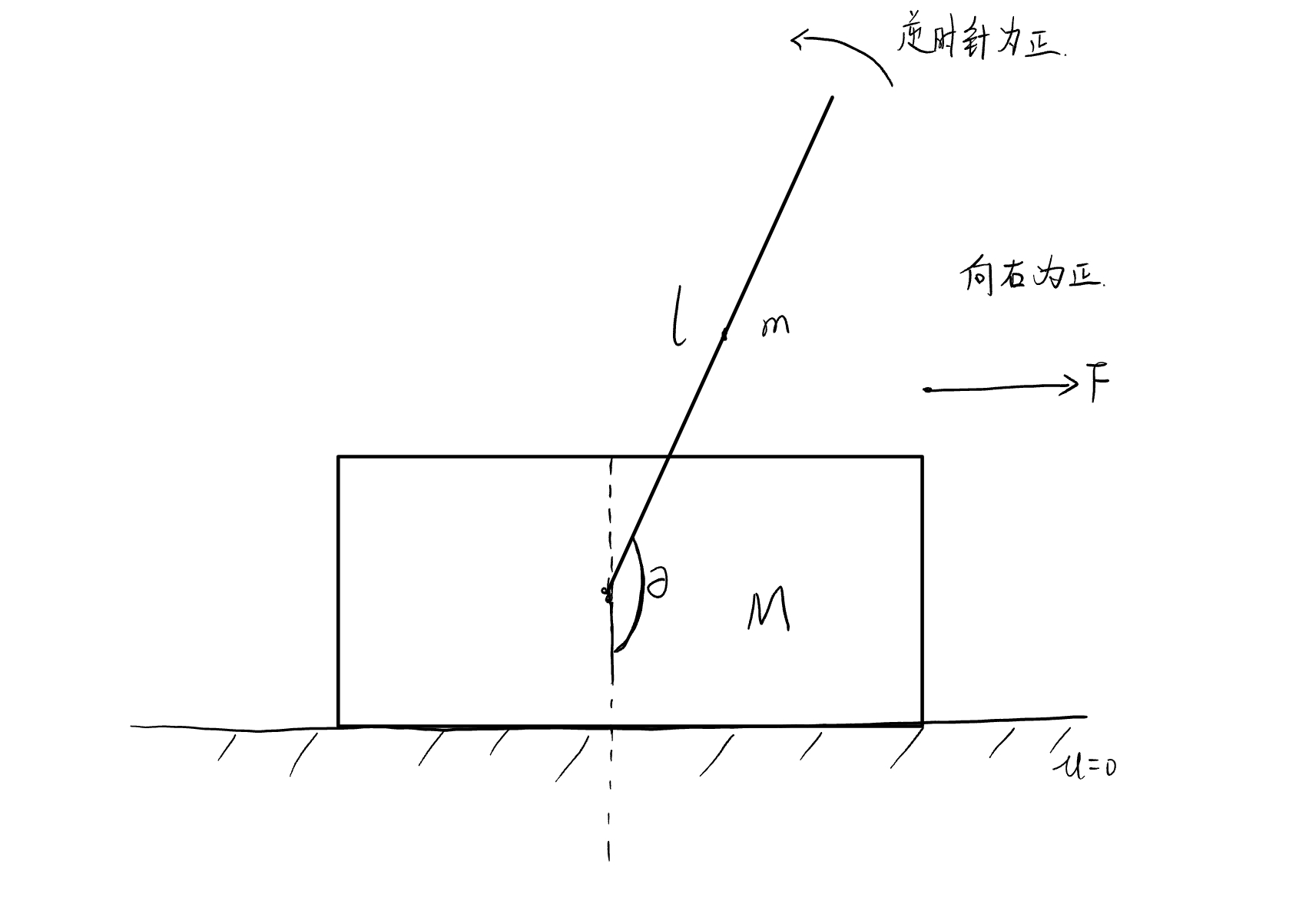

倒立摆物理模型

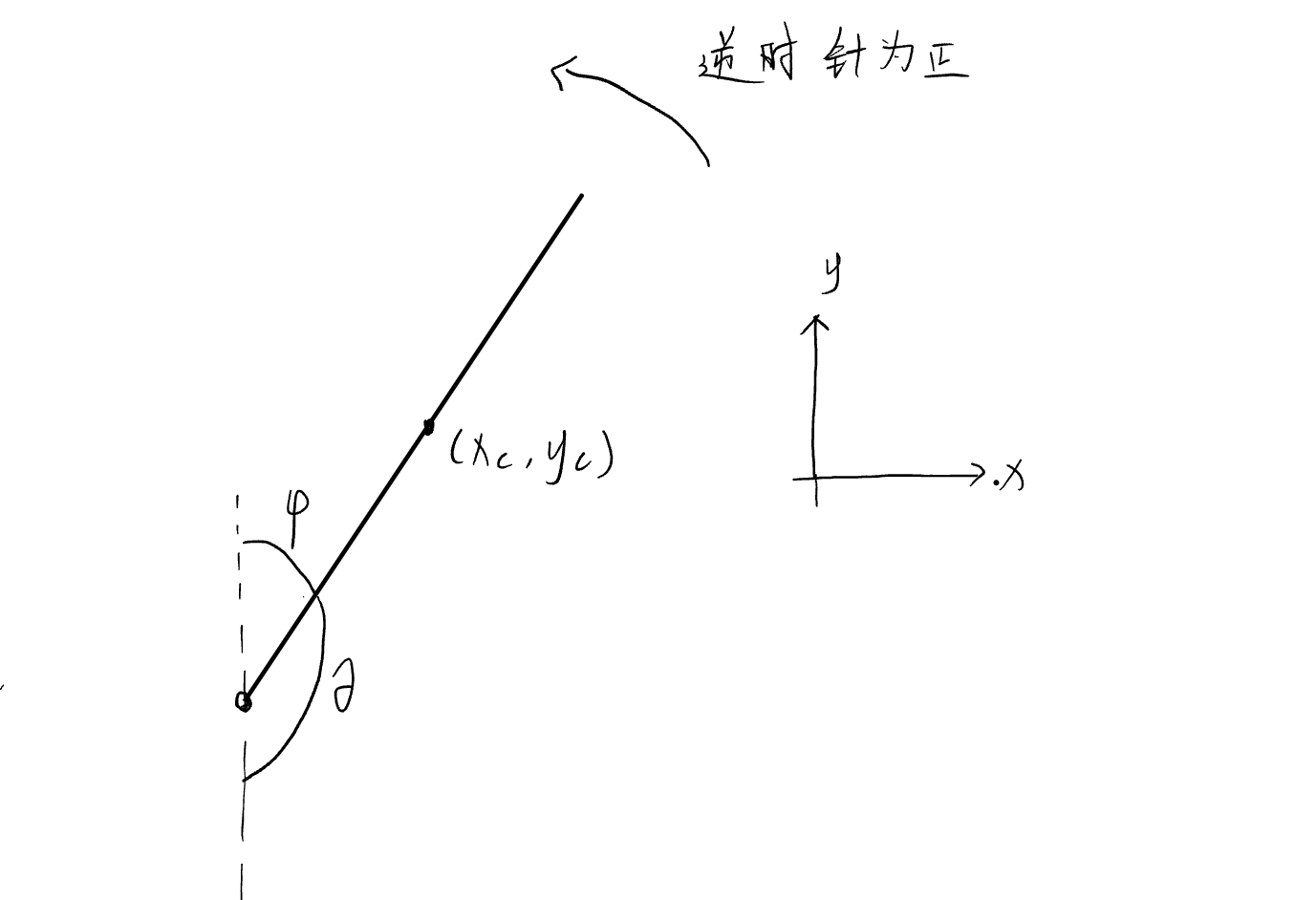

倒立摆坐标系与角度定义

2. 线性化

可见上述方程组不是线性方程，需线性化。令

φ=π−θ \varphi = \pi - \theta

表示杆偏离竖直向上的小角度。小角度近似（φ\varphi 很小时）：

sin⁡θ=sin⁡(π−φ)=sin⁡φ≈φ \sin\theta = \sin(\pi - \varphi) = \sin\varphi \approx \varphi cos⁡θ=cos⁡(π−φ)=−cos⁡φ≈−1 \cos\theta = \cos(\pi - \varphi) = -\cos\varphi \approx -1 θ=π−φ≈π⇒θ˙=−φ˙,θ¨=−φ¨ \theta = \pi - \varphi \approx \pi \Rightarrow \dot{\theta} = -\dot{\varphi}, \quad \ddot{\theta} = -\ddot{\varphi}

忽略二阶小量（如 θ˙2sin⁡θ\dot{\theta}^2\sin\theta 等），得到线性化方程组：

{(M+m)x¨+mL φ¨=FJcφ¨+mL x¨−mgL φ=0 \begin{cases} (M + m)\ddot{x} + mL\,\ddot{\varphi} = F \\[4pt] J_c\ddot{\varphi} + mL\,\ddot{x} - mgL\,\varphi = 0 \end{cases}

3. 拉普拉斯变换与传递函数

零初始条件下作拉氏变换：

{(M+m)s2X(s)+mL s2Φ(s)=F(s)(Jc+mL2)s2Φ(s)+mL s2X(s)=0 \begin{cases} (M + m)s^2 X(s) + mL\,s^2\Phi(s) = F(s) \\[4pt] (J_c + mL^2)s^2\Phi(s) + mL\,s^2 X(s) = 0 \end{cases}

由第二式解出 Φ(s)X(s)\dfrac{\Phi(s)}{X(s)}：

Φ(s)X(s)=−mL s2(Jc+mL2)s2−mgL \frac{\Phi(s)}{X(s)} = \frac{-mL\,s^2}{(J_c + mL^2)s^2 - mgL}

开环传递函数（约去 s2s^2，输入 X(s)X(s) 到摆角 Φ(s)\Phi(s)）：

G1(s)=Φ(s)X(s)=−mL(Jc+mL2)s2−mgL G_1(s) = \frac{\Phi(s)}{X(s)} = \frac{-mL}{(J_c + mL^2)s^2 - mgL}

4. 闭环系统与 PID 控制器设计

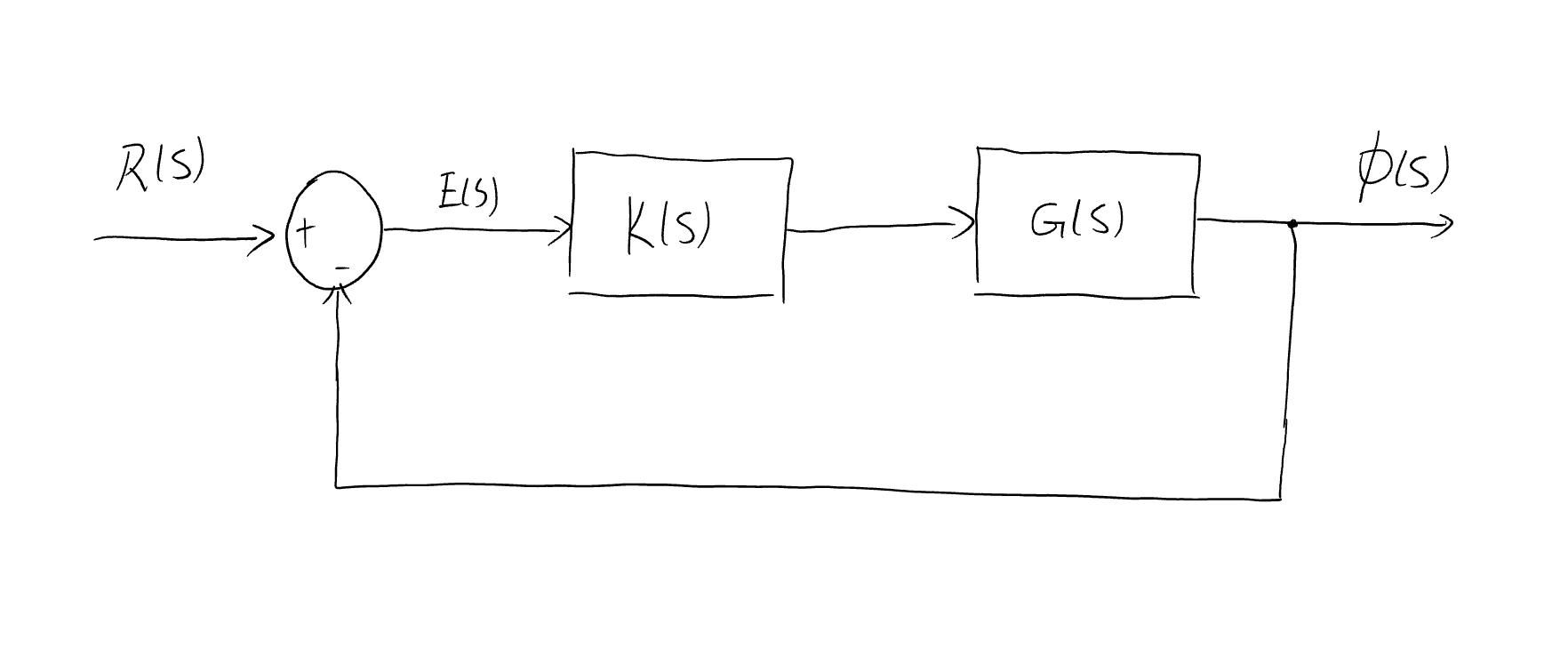

倒立摆 PID 闭环框图

闭环传递函数：

T(s)=Φ(s)R(s)=K(s)G(s)1+K(s)G(s) T(s) = \frac{\Phi(s)}{R(s)} = \frac{K(s)G(s)}{1 + K(s)G(s)}

PID 控制器：

K(s)=Kp+Kis+Kds=Kd(s+zi)2s,zi=KiKd K(s) = K_p + \frac{K_i}{s} + K_d s = \frac{K_d(s + z_i)^2}{s}, \qquad z_i = \frac{K_i}{K_d}

由上一节，被控对象可化为 G(s)=bs2−aG(s) = \dfrac{b}{s^2 - a}（此处取 b=2.5b = 2.5，a=24.5a = 24.5，负号在反馈处吸收），开环传递函数：

L(s)=K(s)G(s)=b(Kds2+Kps+Ki)s(s2−a) L(s) = K(s)G(s) = \frac{b(K_d s^2 + K_p s + K_i)}{s(s^2 - a)}

特征方程

1+L(s)=0 1 + L(s) = 0 s3+bKd s2+(bKp−a) s+bKi=0 s^3 + bK_d\,s^2 + (bK_p - a)\,s + bK_i = 0

Routh-Hurwitz 稳定性判据

劳斯表：

s3s^3 1 bKp−abK_p - a 0
s2s^2 bKdbK_d bKibK_i 0
s1s^1 bKp−a−Ki/KdbK_p - a - K_i/K_d 0
s0s^0 bKibK_i

第一列全正 ⇒ 稳定条件：

Kd>0,Ki>0,Kp>ab+KiKd>ab K_d > 0, \qquad K_i > 0, \qquad K_p > \frac{a}{b} + \frac{K_i}{K_d} > \frac{a}{b}

极点配置：三重实根

这里没有指标要求，先使极点为三重实根 s=−ωns = -\omega_n（无超调、响应速度快、易调）：

(s+ωn)3=s3+3ωns2+3ωn2s+ωn3=0 (s + \omega_n)^3 = s^3 + 3\omega_n s^2 + 3\omega_n^2 s + \omega_n^3 = 0

与特征方程对比系数：

{3ωn=bKd⇒Kd=3ωnb3ωn2=bKp−a⇒Kp=3ωn2+abωn3=bKi⇒Ki=ωn3b \begin{cases} 3\omega_n = bK_d \Rightarrow K_d = \dfrac{3\omega_n}{b} \\[4pt] 3\omega_n^2 = bK_p - a \Rightarrow K_p = \dfrac{3\omega_n^2 + a}{b} \\[4pt] \omega_n^3 = bK_i \Rightarrow K_i = \dfrac{\omega_n^3}{b} \end{cases}

之后在 MATLAB 中调参（用方程 [(Jc+mL2)s2−mgL]Φ(s)+mL2X(s)=0\left[(J_c + mL^2)s^2 - mgL\right]\Phi(s) + mL^2 X(s) = 0 仿真验证）。

5. 非零初始条件的处理

系统方程（拉氏域，含初始条件）：

[(Jc+mL2)s2−mgL]Φ(s)=−mL s2X(s)+(Jc+mL2) s Φ(0) \left[(J_c + mL^2)s^2 - mgL\right]\Phi(s) = -mL\,s^2 X(s) + (J_c + mL^2)\,s\,\Phi(0)

非零初始条件可看作多个系统的叠加：

① Φ(0)=0\Phi(0) = 0（零初始条件，零状态响应）：

Φ1(s)=−mL s2(Jc+mL2)s2−mgL X(s) \Phi_1(s) = \frac{-mL\,s^2}{(J_c + mL^2)s^2 - mgL}\,X(s)

② X(s)=0X(s) = 0（零输入响应）：

Φ2(s)=(Jc+mL2) s(Jc+mL2)s2−mgL Φ(0) \Phi_2(s) = \frac{(J_c + mL^2)\,s}{(J_c + mL^2)s^2 - mgL}\,\Phi(0)

总响应：

Φ(s)=Φ1(s)+Φ2(s)=−mL s2(Jc+mL2)s2−mgL X(s)+(Jc+mL2) s(Jc+mL2)s2−mgL Φ(0) \Phi(s) = \Phi_1(s) + \Phi_2(s) = \frac{-mL\,s^2}{(J_c + mL^2)s^2 - mgL}\,X(s) + \frac{(J_c + mL^2)\,s}{(J_c + mL^2)s^2 - mgL}\,\Phi(0)
